Coffret alarmes techniques 16 voies

Centrale d'alarmes techniques 16 entrées 1 sortie

alarmes techniques 16 voies

Le CA16 est un coffret d'alarmes techniques à 16 entrées contacts secs et une sortie par contacts relais

Présentation:
    Coffret très compact : 140 x 125 x 22 mm en plexiglas
    Façade aluminium gravure laser
    Poids 250 grammes

Entrées
    16 entrées en ouverture ou fermeture de boucle.
Dans l'état de fonctionnement en veille ( les entrées “ouverture de boucle” étant fermées et les entrées “fermeture de boucle étant ouvertes”)
il suffit d'appuyer sur un poussoir interne pour mémoriser cet état de veille.

    2 bornes “commun”
    2 bornes d'alimentation 12 Vcc ( prévoir 200 milliampères)



Sorties
    1 Sortie sécurité par contacts d'un relais
    Intensité commutable par sortie: 500 ma typique sous 24 volts
    Valeur maximum à ne pas dépasser 800 ma crête

Façade

- 1 voyant " sous tension" (led verte)
- 1 poussoir acquit de l'alarme sonore
- 16 leds rouges hautes luminosités, soit une par zone d'entrée
- 1 Buzzer piezo-céramique (alarme sonore)
- 16 porte-étiquettes (soit un par zone)

Programmation des entrées

Dévisser les 4 vis de la façade
Pour déterminer les entrées en ouverture ou en fermeture de boucle procéder comme suit :
    Les entrées devant être en fermeture de boucle ne sont pas branchées.
Les entrées devant être en ouverture de boucle sont strappées au "Commun entrées"

Mettre sous tension
Introduire un tournevis fin ou un attache trombone dans le trou de programmation.
2 bips retentissent pour signaler la programmation des entrées.
Débrancher le 12 volts
Débrancher les strapps
La programmation est terminée.

Fonctionnement

Dès qu'un contact sec est fermé au “Commun", la led correspondant au contact d'entrée s'allume, une alarme sonore retentit et le contact du relais “Sécurité ” se ferme.
Une pression sur le poussoir “RAZ” arrête l'alarme sonore ( qui reprendra si un autre contact d'entrée se ferme).
La led de la zone restera allumée tant que le contact restera fermé
Le contact de sécurité ne retombera que lorsque le coffret aura repris son état de veille.

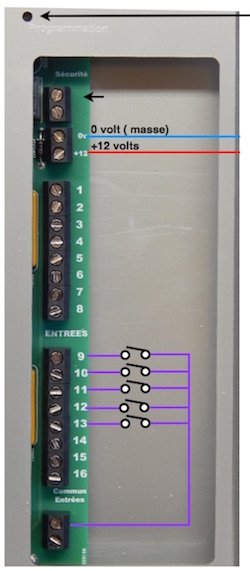

branchement alarmes 16 voies

Trou de programmation
Pour programmer, introduire un tournevis très fin

Ce contact est à sécurité positive . Ce contact n'est ouvert que lorsque le coffret est en veille, sans
détection de défaut. Dans tous les autres cas il est fermé.


Alimentation 12 volts
continu régulé 200 ma














16 entrées
par contacts secs
au “Commun”



Nous pouvons adapter ce matériel à la demande, soumettez-nous votre projet
