Coffret alarmes techniques 10 entrees 13 sorties,

Le coffret 10x13 comporte :
    10 entrées programmables
    13 sorties par contacts secs inverseurs
    1 sortie par contact sec pour buzzer supplémentaire

Le 10x13 est un coffret d'alarme technique actuellement à la pointe de la technologie et de la fiabilité

Technologie
Circuit imprimé double face, haute densité, vernis épargne vert
Trous métallisés
 Coffret en plexiglas métallisé
Façade acrylique aluminium brossé, gravée au laser
Poids 540 grammes
Dimensions : 182 x 200 x 27 mm

Entrées
    10 entrées programmables individuellement en ouverture ou en fermeture de boucle
     Sur demande, les alarmes d'entrées peuvent être mémorisées
    1 entrée RAZ externe

Sorties
    13 sorties par contacts inverseurs, soit : 
        une par zone (entrées)
        une alarme de synthèse IM programmable
        une alarme de synthèse ID programmable
        une alarme manque de tension.
Intensité commutable par sortie : 500 mA typiques sous 24 Volts
Valeur maximum à ne pas dépasser 800 mA crête
Tous les relais de sortie étant des inverseurs, différentes retransmissions des données (ouverture ou fermeture) peuvent être utilisées
Un contact inverseur retransmission de l'alarme sonore est également prévu
Sur demande : Sortie RS232 sur fiche RCA pour liaison avec un coffret répétiteur ou un terminal

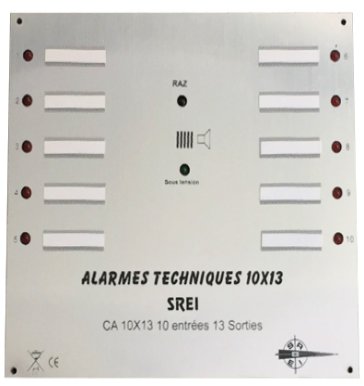

Façade
Outre un Voyant " sous tension " (led verte) se trouve : 
    10 leds rouges soit une par zone (entrée)
    1 poussoir acquit de l'alarme sonore (et suivant le cas : acquittement de la mémoire, voir fonctionnement)
    1 buzzer piezo électrique (alarme sonore)
    10 porte-étiquettes (soit un par zone)

Intérieur
Dans la partie fixe du boîtier se trouve le circuit imprimé double face trous métallisés
La façade s'enlève pour avoir accès aux borniers et aux inter de programmation des entrées et des sorties 
Programmations individuelles des entrées en ouverture ou fermeture de boucle, par inter à glissière (A) 
Programmations individuelles des alarmes de synthèses IM et ID par inter à glissière (B)
Les alarmes de synthèse permettent de disposer d'un niveau de transmission urgent ou différé chacune des entrées

Alimentation
24 volts courant continu (une tension seulement redressée ne convient pas)
Tension d'alimentation pouvant varier de 22 à 26 volts.
Intensité consommée : 250 ma maximum.
