Coffrets d'alarmes techniques TCP/IP

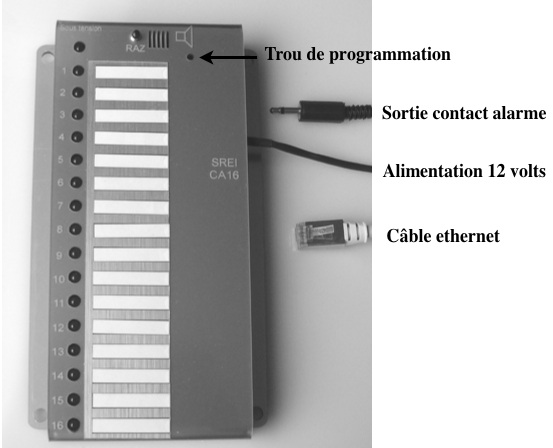

CA16TCP/IP - Coffret alarmes 16 entrées par ethernet et 1 sortie

Fonctionnement

En l'absence de réception sur la ligne ethernet, la led verte clignote

Quand la led verte est allumée en feux fixe le coffret d'alarme est en veille

Pour programmer les entrées en ouverture ou fermeture de boucle :

Sur l' Interface 16 Entrées Ethernet TCP/ IP raccorder les entrées "ouverture de boucle" au +12 volts ( les entrées "fermeture de boucle restant non connectées") sur le coffret d'alarme les voyant rouges correspondant s'allument

Introduire un tournevis fin ou un attache trombone dans le trou de la programmation. 2 bips retentissent pour signaler la programmation des entrées en mémoire.



Tout changement à l'état mémorisé provoque une alarme, allume la led rouge correspondant à l'entrée incriminée, déclenche l'alarme sonore et ferme le relais de sortie ( sur fiche jack) Les entrées de 1 à 5 n'ont pas d'alarme sonore.

1 poussoir Raz permet d'arrêter l'alarme sonore, qui reprendra si une autre entrée vient à changer.

Les voyants des entrées restent allumés et le relais reste fermé tant que l'état de veille n'est pas revenu.

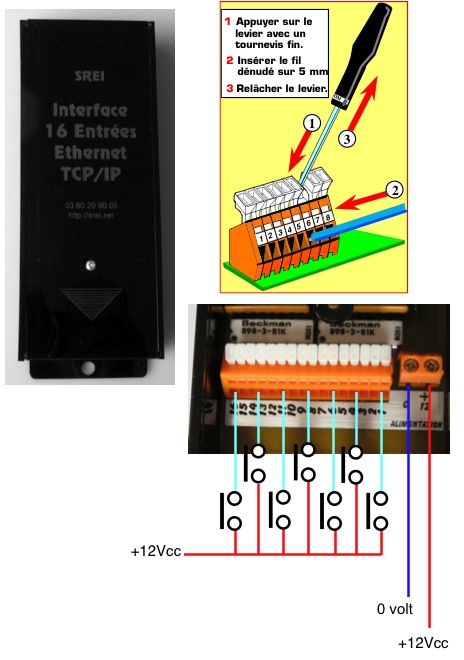

Interface 16 Entrées TCP/IP

1°) Fixer interface au mur. Prévoir des vis de fixation de diamètre 3 mm maximum. Serrer modérément afin de permettre la dilatation.

2°) Brancher une alimentation de 12 volts courant continu (200 ma)

3°) Raccorder la fiche RJ45 du réseau ethernet



Pour faire les raccordements des entrées, ôter la vis de la façade et faire coulisser la partie inférieure vers le bas, pour dégager les bornes.

Raccorder les contacts au +12 volts pour alarme (en fermeture de boucle ).

Refermer la façade.

L'état des entrées sera transmis sur le réseau ethernet à destination du coffret d'alarmes techniques
